CS型手搖泵產品概述
CS-20、CS-25、CS-32系列適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS系列手搖泵，設計合理、用料講究、維修簡單，重要的另件均經防腐蝕處理，因此是比較理想的船用泵浦。
CS型手搖泵規格和主要技術數據
型 號 | CS-20型泵 | CS-25型泵 | CS-32型泵 |
流量m3/分 | 0.02m3/分 | 0.032m3/分 | 0.04m3/分 |
排出壓力Mpa | 0.25mPa | 0.25mPa | 0.25mPa |
吸入真空高度m | 5m(水柱) | 5m(水柱) | 5m(水柱) |
活塞行程mm | 70mm | 70mm | 90mm |
往復次數次/分 | 50次/分 | 50次/分 | 50次/分 |
泵缸直徑mm | φ65 | φ75 | φ88mm |
手柄作用力kg | ≈18kg | ≈230N | ≈28kg |
進出水口徑mm | φ20mm | φ25 | φ32mm |
重量kg | 6kg/臺 | 8.5kg/臺 | 12kg/臺 |
CS型手搖泵使用與維修
1.使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油，搖動手柄、直至手柄運動自如為止。
2.工作時手柄應作大角度的往復搖動。在泵進口前應設置濾器，以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3.泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置，并把泵搖動幾次看有否異常，若發現不正常，可向本廠調換。
4.本系列泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。

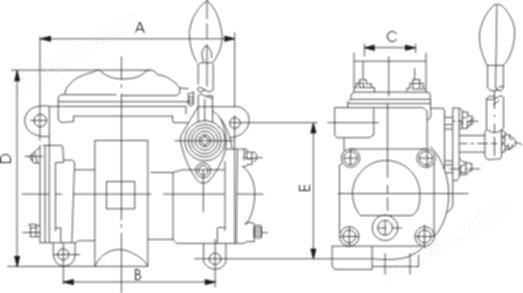

CS型手搖泵外形尺寸安裝圖
型 號 | CS-20 | CS-25 | CS-32 | CS-38 |
A | 180 | 205 | 225 | 280 |
B | 152 | 180 | 200 | 245 |
C | 63 | 70 | 81 | 70 |
D | 213 | 220 | 249 | 260 |
E | 134 | 150 | 165 | 180 |
CS型手搖泵主要另部件材料
另件名稱 | 材 料 | 標 準 |
泵 體 | ZL102 | GB1173-74 |
蓋 | ZL102 | GB1173-74 |
活 塞 | ZL102 | GB1173-74 |
水缸套 | HT20-40 | GB 976-67 |
閥 | 2cr13 | GB1220-75 |
閥 座 | H62 | YB 553-71 |
軸 | 2cr13 | GB1220-75 |
連桿機構 | 2cr13 | GB1220-75 |
H型水缸套 | H62 | YB 553-71 |
